Nei macchinari si utilizzano morsetti per tenere cavi e tubi nella giusta posizione durante il movimento della catena portacavi. Ma in caso di serraggio eccessivo, la pressione sulla superficie del condotto rischia di schiacciare cavi e tubi.

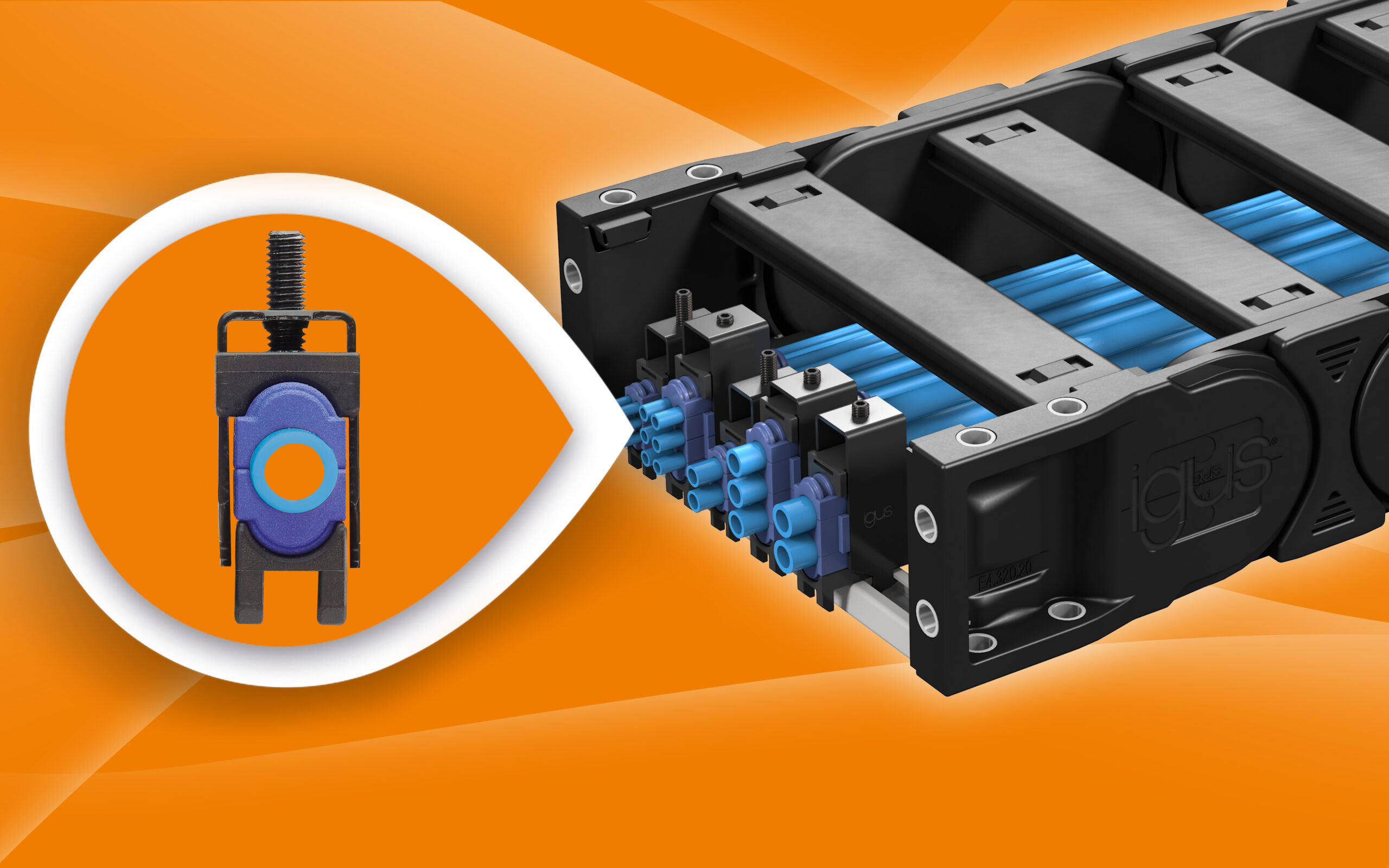

Il flusso irregolare di aria compressa all’interno dei tubi pneumatici, per esempio, può dare luogo a malfunzionamenti. Per evitare inconvenienti del genere, Igus ha ideato un nuovo morsetto che non comprime i cavi. Il fulcro dei nuovi morsetti CFX sono gli elementi doppi di fissaggio: una serie di inserti blu che tengono in posizione i tubi.
Stringendo la vite del morsetto, la ganascia non preme direttamente sulla superficie del tubo ma sull’inserto della controsella. E nel momento in cui la parte superiore del morsetto tocca la parte inferiore si raggiunge automaticamente la forza di tenuta ottimale.
Gli inserti prima realizzati con stampa 3D ora sono stampati a iniezione, disponibili per cavi di diametro 4, 6, 8, 10 e 12 mm. Per ottimizzare lo spazio utile sono disponibili anche due tubi con diametri di 4 e 6 mm, uno di fianco all’altro, con un’unica controsella. In questo modo un morsetto può accogliere fino a dieci tubi.
